Flanġ, magħruf ukoll bħala flanġ jew flanġ, huwa komponent li jgħaqqad xaftijiet u jintuża biex jgħaqqad it-truf tal-pajpijiet. Jista 'jintuża wkoll fuq daħliet u ħwienet ta' tagħmir, li jgħaqqdu żewġ biċċiet ta 'tagħmir. Hemm ħafna tipi differenti ta 'flanġijiet, u jistgħu jiġu kklassifikati minn perspettivi varji. Dawn li ġejjin huma xi metodi ta 'klassifikazzjoni komuni:
1. Klassifikazzjoni skont l-istruttura

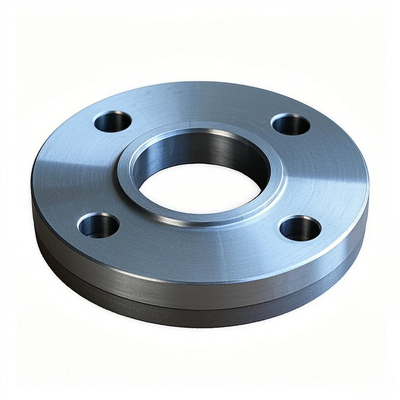

Slip - fuq il-flanġ (PL): magħruf ukoll bħala flanġ tal-ħoġor, din hija flanġ relattivament sempliċi li jikkonsisti f'żewġ pjanċi tal-azzar iwweldjati. Huwa tipikament użat biex jgħaqqad il-pajpijiet tal-pressjoni baxxa -.
Weld - fuq il-flanġ (wn): jikkonsisti f'żewġ butt - pjanċi tal-azzar iwweldjati jew forġa. Huwa tipikament użat biex jgħaqqad il-medju - u l-pipelines tal-pressjoni għolja -.
Socket - flanġ tal-weldjatura (SW): tarf wieħed iwweldjat mal-pajp tal-azzar u t-tarf l-ieħor huwa imbarrat. Huwa komunement użat għal linji tal-pajpijiet b'differenza ta 'pressjoni ta' PN inqas minn jew daqs 10.0 MPa u dijametru ta 'DN inqas minn jew daqs 40.
Flanġ bil-kamin (TH): It-toqba ta 'ġewwa tal-flanġ hija maħduma bil-makna fil-ħjut tal-pajpijiet, li jintużaw biex jgħaqqdu pajpijiet bil-kamin. Dan huwa flanġ iwweldjat mhux - Adattat għal applikazzjonijiet fejn l-iwweldjar mhux permess fuq is-sit -.
Flanġijiet tal-ħoġor: Dawn jinkludu butt - weldjatura u ċatt - flanġijiet tal-weldjatura. Huma użati primarjament biex jiffrankaw materjal jew jiffaċilitaw il-kostruzzjoni. L-istruttura tagħhom tippermetti li l-flanġ u l-pajp ikunu magħmula minn materjali differenti.
Flanġijiet għomja: flanġijiet mingħajr toqba ċentrali jintużaw biex jissiġillaw plugs tal-pajpijiet, simili fil-funzjoni għal tappijiet tat-tarf iwweldjati u tappijiet tal-pajpijiet bil-kamin.
II. Klassifikazzjoni skont il-materjal
Flanges tal-azzar tal-karbonju: Magħmul mill-azzar tal-karbonju, użat komunement għall-konnessjonijiet ġenerali tal-pajpijiet industrijali.
Flanges tal-istainless steel: Magħmul mill-istainless steel, adattat għall-konnessjoni tal-pajpijiet li jimmaniġġjaw midja korrużiva.
Flanġ tal-azzar tal-liga: Magħmul mill-azzar tal-liga, adattat għall-konnessjoni ta 'temperatura għolja - u pajpijiet għoljin -.
Flanġijiet tar-ram: Magħmul mir-ram, użat komunement għall-konnessjoni tal-pajpijiet tal-provvista tal-ilma.
Flanġijiet tal-plastik: Magħmul mill-plastik, adattat għall-konnessjoni ta 'pajpijiet tal-plastik.
Iii. Klassifikazzjoni billi tissiġilla t-tip tal-wiċċ
Wiċċ imqajjem (RF): l-iktar wiċċ tas-siġillar komuni, adattat għal ħafna mill-applikazzjonijiet.
Laħam - wiċċ immuntat (MFM): adattat għal applikazzjonijiet ta 'pressjoni kemmxejn ogħla.
Ilsien - u - Groove (TG): Adattat għal midja fjammabbli, splussiva, jew tossika u għal applikazzjonijiet li jimmaniġġjaw pressjonijiet għoljin.
Sħiħ - ċatt (ff): adattat għal applikazzjonijiet bi pressjoni baxxa u mhux - media tossika.
Ring Joint (RJ): Użat f'applikazzjonijiet speċifiċi għoljin - Siġillar tal-Pressjoni.
Iv. Metodi oħra ta 'klassifikazzjoni
Il-flanġijiet jistgħu wkoll jiġu kklassifikati skont id-dijametru, il-pressjoni, l-applikazzjoni, u metodi oħra. Pereżempju, skont id-dijametru, dawn jistgħu jinqasmu f'dijametru kbir - u flanġijiet żgħar - dijametru; Bil-livell tal-pressjoni, dawn jistgħu jinqasmu fi pressjoni baxxa -, medju - pressjoni, u flanġijiet għoljin - pressjoni.
